오늘은 PCB용어 "비아"에 대해
알려드릴 거예요!
비아란?

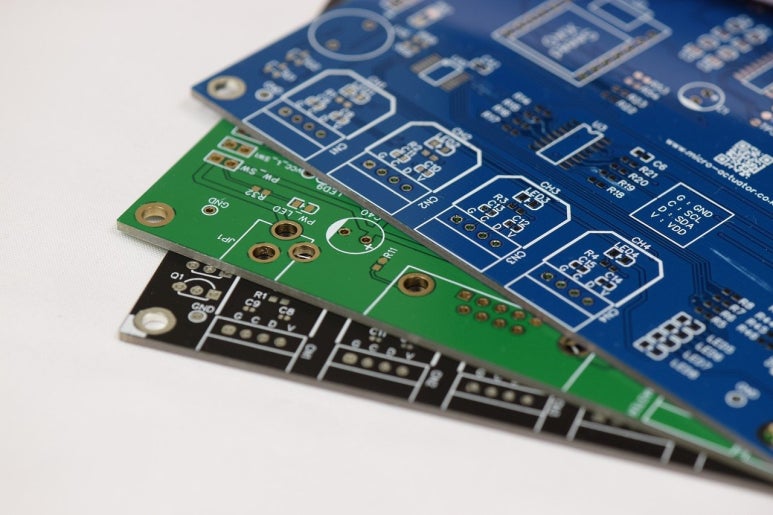

비아(Via)는, PCB에서
층간 전기적 연결을 위해 사용되는 작은 구멍이에요!
PCB는 여러 층으로 구성될 수 있는데,
비아는 이러한 층을 연결하여
전기 신호가 흐를 수 있도록 해줍니다.😮
비아의 종류
🌷 스루 비아 (Through Via)
기판의 맨 위층부터 맨 아래층까지
관통하는 구멍.
가장 일반적인 비아 형태로,
모든 층을 연결해요!
🌷 블라인드 비아 (Blind Via)
외부층(주로 맨 위층 또는 맨 아래층)에서
시작하여 내부층까지 도달하는 구멍.
외부에서는 보이지만,
전체 기판을 관통하지는 않아요!
🌷 버리드 비아 (Buried Via)
기판의 내부층들만 연결하는 구멍이에요!
외부에서는 보이지 않으며,
주로 복잡한 다층 PCB에서
사용된답니다.
비아의 역할
✅ 전기적 연결
PCB의 여러 층에 걸쳐
전기적 신호를 전달합니다!
이를 통해 복잡한 회로를
구성할 수 있어요.
✅ 공간 절약
비아를 사용하면,
회로를 여러 층으로 나눌 수 있어,
기판의 공간을 효율적으로
사용할 수 있어요!
특히,
고밀도 회로 설계에 유리하답니다.
비아의 제작 과정
1️⃣ 드릴링(Drilling)
PCB 기판에 필요한 위치에
구멍을 뚫습니다.
이를 위해 CNC 기계나
레이저 드릴링을 사용합니다
2️⃣ 도금(Plating)
뚫린 구멍의 벽에 구리를 도금하여
전기적으로 연결되도록 합니다!
이 과정을 통해 비아가 완성됩니다.✨
비아의 중요성
비아는 다층 PCB의 핵심 요소로,
전기 신호의 흐름을 원할하게 하고
기판의 공간을
효율적으로 활용할 수 있게 합니다.
비아의 종류와 설계는
PCB의 성능과 신뢰성에
직접적인 영향을 미치기 때문에,
정확한 설계와 제작이 필수적입니다!
이상, PCB 용어 비아에 대해
정리하여 알려드렸습니다.
도움이 되시길 바랍니다! 😊
감사합니다!
